±800千伏，800萬千瓦，陜北—湖北特高壓工程啟動送電

8月6日，中國能建參與設計建設的陜北—湖北±800千伏特高壓直流工程啟動送電。
陜北—湖北±800千伏特高壓直流工程是“西電東送”“北電南供”的能源大通道，起于陜西省榆林市，止于湖北省武漢市，途經陜西、山西、河南、湖北4省，線路全長1127公里。送端連接陜北能源基地和西北750千伏交流電網，受端接入湖北負荷中心和華中500千伏交流電網。工程額定電壓±800千伏、額定輸送容量800萬千瓦，總投資185億元。
工程未來每年輸送電量可達400億千瓦時，相當于替代受端原煤1800萬噸，減排二氧化碳2960萬噸，將有力推動陜北煤電和新能源規模化、集約化發展，擴大新能源消納范圍，促進陜西資源優勢轉化為經濟優勢，同時可緩解湖北迎峰度夏期間供電緊張局面，強化湖北經濟社會發展的電力保障。

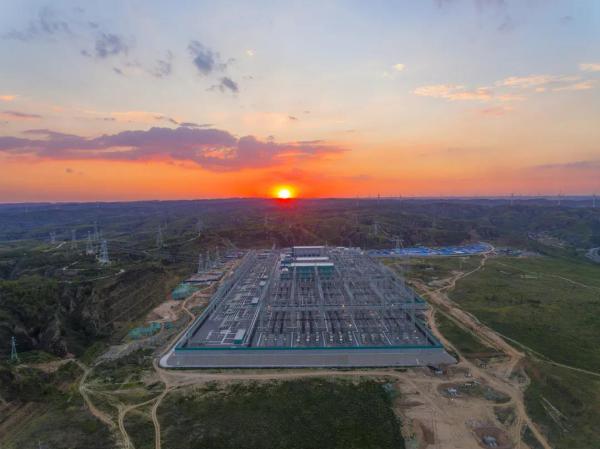

陜北±800千伏換流站全景

協同高效，聚能建之力

山西院負責該工程山西南段牛家地坪（鄉寧稷山縣界）—侯家下（晉豫省界）段的勘察設計工作。線路途經運城市稷山縣、聞喜縣、夏縣及平陸縣共4縣，全線按單回路雙極架設，線路路徑長度120.8公里。
山西院精心部署、提前策劃，克服氣候、地質、地形、氣象條件復雜等多重困難，深入實地開展設計優化，高效率多專業協同開展外業工作，高水準完成各項勘測設計任務。
葛洲壩電力公司承建該工程豫5標段，線路長78.2公里，鐵塔共計148基，地處河南湖北交界處，經所地形70%為山區，該公司完成了每公里缺陷不超過5條的高標準驗收工作。
武漢±800千伏換流站由中南院承擔A包設計；東北院承擔B包設計，主要包括換流站的交流場和交流濾波器場、站用變及低壓區域的設計、站前區設計、水源及站外電源設計等；華東院承擔C包雙極高、低端閥廳土建、電氣設計。
陜北±800千伏換流站由西北院承擔設計A包，包括總平面的牽頭布置，主輔控樓、直流場、換流變區域、接地極的勘測設計以及全站二次系統、防雷接地設計、圍墻和噪聲治理設計；西南院承擔設計B包，包括交流開關場、交流濾波器場、站前區、站外水源、電源、進站道路及四通一平站外部分的勘察設計工作；廣東院承擔設計C包，包括閥廳電氣及土建部分；安徽電建二公司承擔土建施工A包。

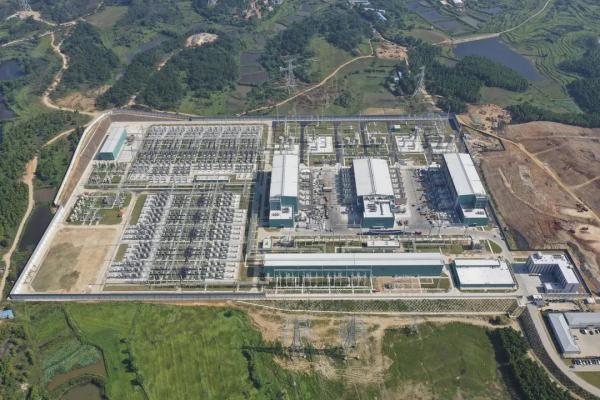

武漢±800千伏換流站

“雙八百”標準化，集能建之智

該工程采用新一代±800千伏、輸送容量800萬千瓦“雙八百”特高壓直流技術、設備和設計標準化技術方案，帶動了特高壓直流全產業鏈國產化和創新發展，對實現新時代的基建新要求具有重要的探索和示范效應。在全面總結以往特高壓直流工程建設的基礎上，根據工程自身建設環境及設計邊界條件在多領域開展了設計創新優化。
山西院針對線路走廊緊張、交叉跨越眾多，承擔了設計專題《走廊資源緊張地區多回特高壓交直流線路并行布置方案研究》，通過縮小檔距、采用特殊塔型（“F型塔”）、抬高導線對地距離等方法，壓縮走廊寬度。對路徑方案、塔位布置、塔型選擇進行優化。通過技術經濟比選，推薦出安全、合理的路徑方案，減少拆遷，滿足規劃、水利、高速等部門的要求，取得了明顯的經濟效益。
基于山西院所承擔標段全線位于文物大市運城市，線路沿線各等級文物保護單位眾多，經過全體設計人員的精心優化，線路路徑成功避讓了所有文物，為工程的順利推進奠定了基礎。
武漢±800千伏換流站是首批采用“小分層”方式接入交流系統的±800千伏直流換流站，交流配電裝置和交流濾波器的布置更為復雜，能大幅提升接入系統的安全性和穩定性。東北院創新采用GIS分支母線“T”接技術，使調相機的布置更為靈活，站區整體布局更為規整。
華東院在設計過程中事先策劃、精心設計，加強三維設計成果轉化，與各建設方積極溝通，支撐工程建設，受到業主等多方好評。
廣東院在設計陜北±800千伏換流站低端閥廳時，采用標準化直流穿墻套管，準確定位設備及建筑結構的距離尺寸，進一步優化電氣設備布置方案。
面對陜北溝、壑、卯、梁等特有的地質條件，陜北±800千伏換流站接地極極址選擇十分困難，西北院最終選定棗林峁作為****極址。
由于所在地區地形破碎、溝壑眾多，接地極需采用隨坡就勢布置。西北院進行數字精細化設計，利用測量提供的地理信息數據，將勘測數據提取轉化為數字化地面模型，通過原始地面的高程、坡度、土方等計算分析比較，確定****方案。

來源：葛洲壩集團、西北院等
